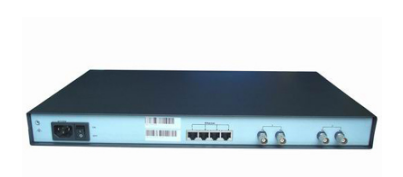

OYEOP202 TDM over IP(TDMoIP)网关是基于TDM over IP (TDMoIP)技术,旨在IP网络上延伸同步E1/T1业务提供价格低廉、优质的解决方案。与目前TDM网络上的各类交换设备及信令协议实现了无缝连接,并保持了其端到端的全部特性和功能,为利用IP网络实现所有传统的协议、信令、语音、数据、图象等业务带来电信级的质量水平。
    OYEOP202 TDM over IP(TDMoIP)网关可以从2路E1/T1端口获取数据流(TDM帧格式)并将其转换为信息包(IP包格式)后在IP网络上进行传输,通过OYEOP202 TDM over IP(TDMoIP)网关的10/100BaseT端口向网络传送,远端的另一台OYEOP202 TDM over IP(TDMoIP)网关则将IP信息包转换回E1/T1业务模式。
    OYEOP202 TDM over IP(TDMoIP)网关的主要功能是在运营商和企业环境中,在新一代以包交换为基础的网络上提供透明的E1/T1连接。由于目前宽带网络的普遍性和网络设备的经济性,以及OYEOP202 TDM over IP(TDMoIP)网关的简单易用性,OYEOP202 TDM over IP(TDMoIP)网关将具有广阔的应用前景。

产品特点

    1. 在IP网络上扩展E1/T1链路;
    2. 支持成帧的和不成帧的E1链路,并有对网络的10/100BaseT上行链路;
    3. 无论传输的是声音、数据、图象、信令,都能够达到很好的质量效果;
    4. 相比VOIP和ATM,TDMOIP的组网简单,价格便宜;
    5. 支持所有的传统PBX;
    6. 相比VOIP,声音延迟小质量好;
    7. 多种应用方式,在条件许可时,可以替代很多种传统的传输设备;
    8. 使用方便,即插即用,无需复杂设置;
    9. 以太网接口10/100M自适应,全双工/半双工自适应,交叉线/直通线自适
   应;
    10. 低传输延时(根据网络条件,在网络空闲带宽大于2.8M时,最少延时达
   2.3ms);
    11. 采用PPPOE的协议,使用高效的重传机制,具有低带宽占有率(开销/包长),
   最小带宽占有率为5%;
    12. 频率还原稳定,抖动、漂移小,符合ITU-T G.823和ITU-T G.8261;
    13.  即使以太网有10% 丢包率,只要保证重传数据的带宽(不大于10%),电路
   仍能正常可靠地传输E1 数据;
    14. 提供的E1接口,符合G.703 相关规定;
    15. 以太网支持长包,最长可以支持1916 字节的长包;
    16. 通过以太网进行网络管理和设备的状态监控;

产品指标
E1接口指标
    接口类型:标准的E1接口,符合ITU-T G.703
    物理接口:BNC
    比 特 率:2048kbps±50ppm
    码 型:HDB3 CODE
    接口阻抗:75欧
    抖 动:符合ITU-T G.823 建议
LAN接口指标:
    接口类型:标准10/100M以太网,符合ITU-T G.823
    物理接口:RJ-45
    比 特 率:10/100Mbps自适应全/半双工
    码 型:MARCHESTER CODE
    接口阻抗:100欧
    电 平:±0.85V
应用环境:
    环境温度:0℃---40℃
    相对湿度:≤90℅(25℃)
    电 源:-48V±15℅ DC,220V AC
    功 耗:≤10W
    体 积:440mm(长)×280mm(宽)×44mm(高)
其他指标:
    传输延时 可选,最小2.3ms,最大130ms
    每个E1占以太网带宽 2.2M ~ 2.8M
    时钟锁定时间 典型值 5秒
    通道恢复时间 小于 5 秒

典型应用
   OYEOP202 TDM over IP(TDMoIP)网关也称IP电路仿真器,通过IP网络透明传输E1信号,将IP技术与传统的TDM终端二者有机的结合;在发挥数据网低成本等优势的同时,与现有的TDM终端设备实现完全无缝连接。即,将现有在TDM电路上运行的各类业务直接适配到IP网中,例如传统的PSTN接入、ATM帧中继、ISDN、集中式用户交换等等。无需更换任何终端设备,直接提供TDM电路上的各种业务。

图一:OYEOP202 TDM over IP(TDMoIP)网关典型应用图
